第三方软件跟秀展中控通信触发按钮设置办法181225

(点击下载)



   第三方软件可以通过网络TCP或者UDP协议跟秀展中控通信,通过网络协议给中空软件发送命令,中控软件可以用接收到的命令触发中控上面的按钮,按钮里添加秀展中控软件命令,可以实现第三方软件控制秀展中控设备。

具体设置办法:

第一种方法,

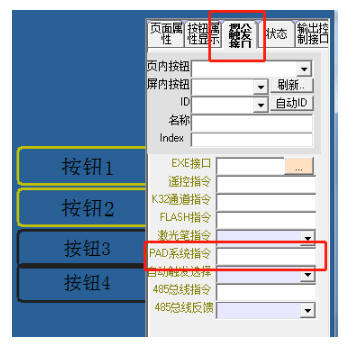

1TCP协议设置办法,以网络调试助手为例,打开秀展中控软件,选中需要触发的按钮,在输入触发接口栏PAD系统指令里添加触发指令,如下图,

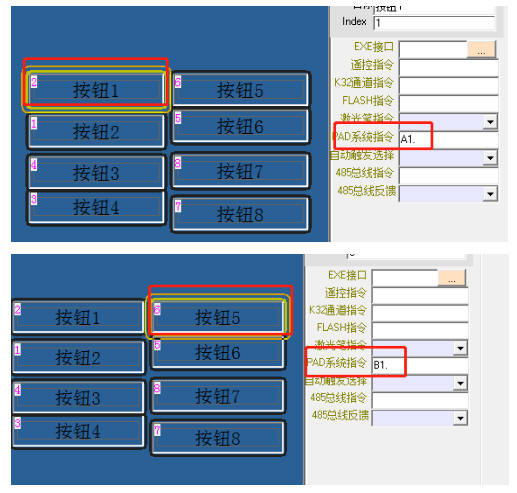

按钮1对应的PAD系统指令里添加A1.

按钮5对应的PAD系统指令里添加B1.

此命令为自定义命令。

2,网络调试助手发送命令方法,网络助手发送TCP命令,ip为中控主机ip,端口默认为5000(可以根据需要更改,最好不要更改),如下图:

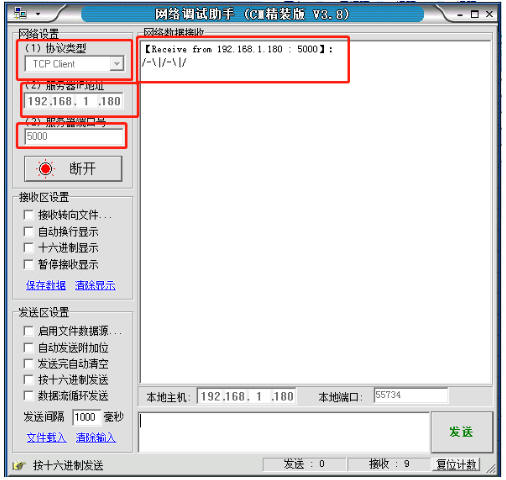

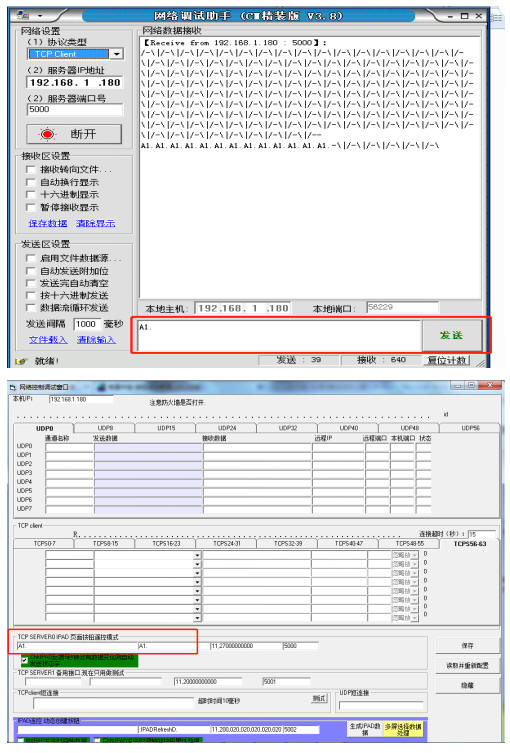

3,协议类型选择TCP  client,服务器ip地址填中控电脑的ip,端口填5000,连接成功后右侧可以不断的收到中控软件返回的命令,命令为一个旋转的斜杠  /

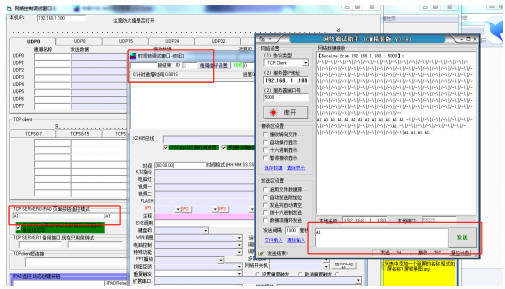

在网络设置界面, TCP   server IPAD  页面按钮遥控模式下边也可以看到网络调试助手发送的命令。

连接不成功请检查上一步设置是否正确,局域网网络是否联通,防火墙是否关闭

4,下面来发送命令测试一下, 发送A1.即可触发按钮1,同样的发送B1.就可以触发按钮

5,第三方软件给中控通过TCP通信就设置好了。

第二种方法,

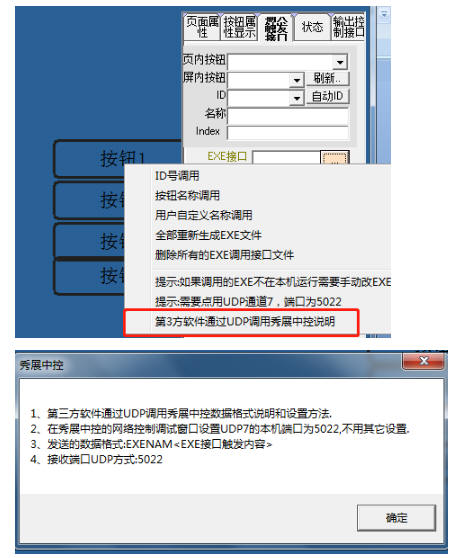

1, UDP协议设置办法:打开秀展中控软件,找到输入触发接口栏,EXE接口后面的按钮点击一下,点击第三方软件通过UDP调用秀展中控说明。

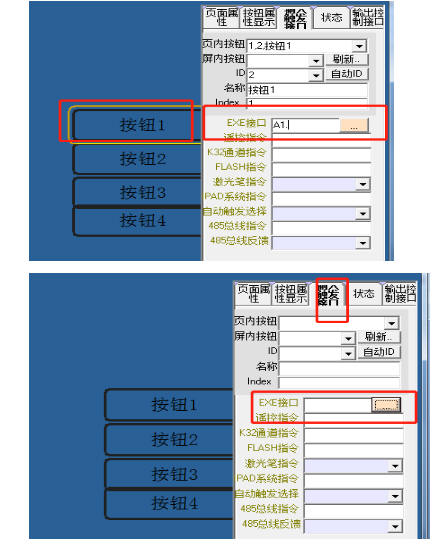

EXE接口内填写触发指令,例如   触发按钮1的命令是A1.  就在EXE接口内填写A1.

触发按钮5的命令是B1.  就在EXE接口内填写B1.

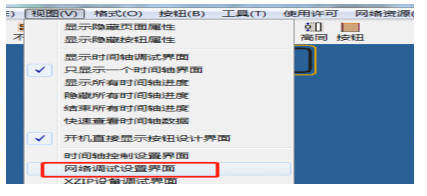

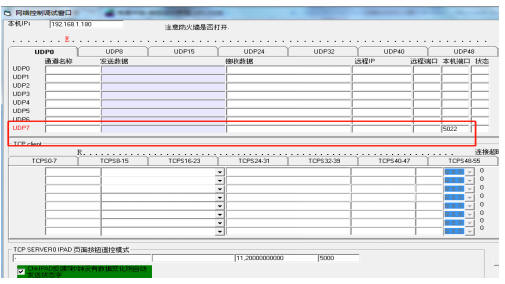

2, 在网络调试设置界面设置UDP7的本机端口为5022, 其他不用设置,设置好了保存。

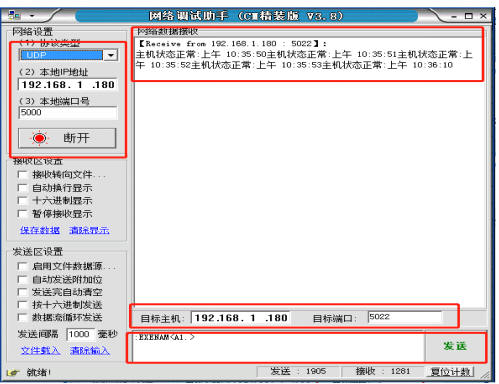

3,网络调试助手设置,协议类型选择UDPip为本地ip地址,端口为本地端口号,自定义的,目标主机为中控主机ip,目标端口号为5022,本说明是给本机电脑上的中控发送命令,所有目标ip和本地ip为一个,发送命令格式    :EXENAM<A1.>   此格式为固定格式,不可更改。其中<A1.>括号内的A1.是自定义触发命令,触发按钮1的,同样B1.是触发按钮5的,命令格式是这样的:EXENAM<B1.>。所有触发命令都可自定义,注意格式即可。发送成功可以触发按钮,同样网络调试助手也会收到返回的信息。
