风的威力12级风演示系统介绍200410

展项控制需求：

12个触摸感应触发发12级风量，同时播放对应几级风的语音效果。

应用领域：科技馆科普展项

展项所需控制设备：

电脑一台（需要准备一个串口）、220V风机一个、变频器一台、变频器控制器一台、16路开关量信号输入板一台、12个30厘米的红外感应。

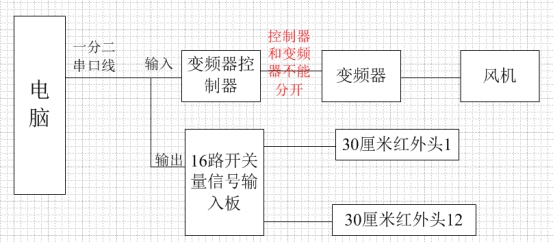

系统框图：

软件配置方法：

建立12按钮，走K32串口通道，I16输入做触发，然后给变频器控制器发送控制指令。

变频器控制器指令接口：波特率 115200 N 8 1

:DMSj0k1000. 1000表示速度设置，范围是0000~4095。

发送:DMSj0k0000. 风机停止

发送:DMSj0k0400. 风机启动，然后值后面的数值越大，风量越大。最大值不超过4095.

不发停止指令时，风机转10分钟后自动停止。

16路开光量信号输入板指令接口：

波特率 115200 N 8 1

有信号时，串口接收数据:::KEY=000A.   没有信号时，串口接收数据::::KEY=000B.  每个控制器从000-016路，共16路.

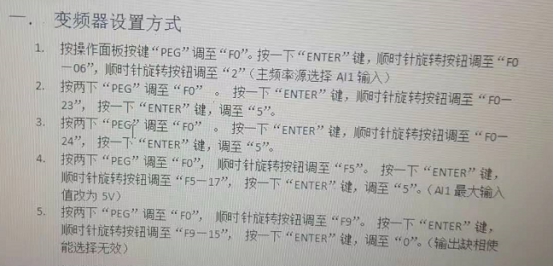

变频器的设置：

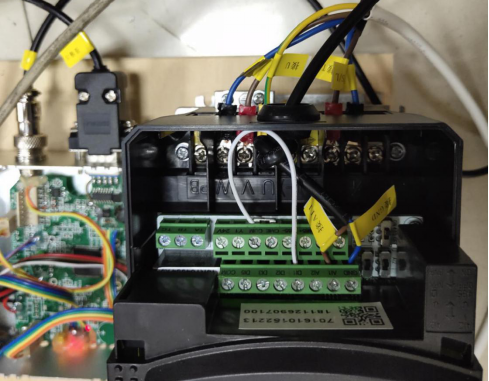

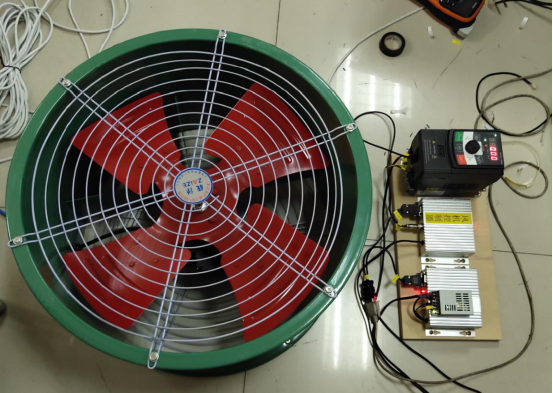

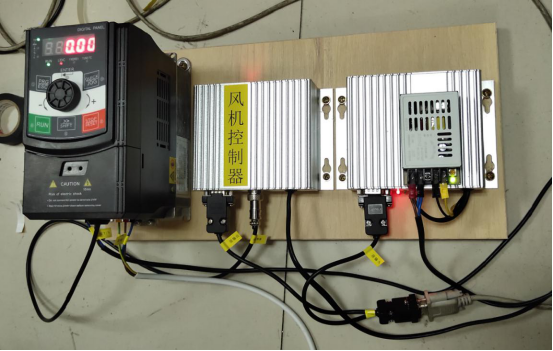

接线照片：
