秀展摇头灯驱动软件使用说明151121

                                                            (点击下载)

硬件连接

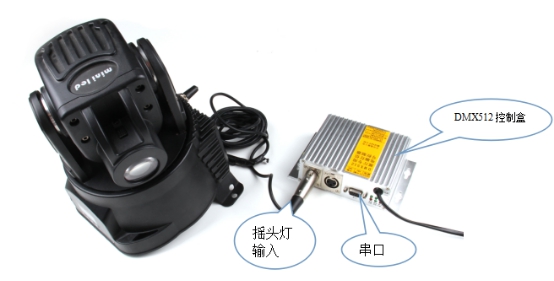

DMX512控制盒通过串口线跟电脑端连接,DMX输出跟摇头灯输入直接用一根三芯信号线连接。

注意:电脑端必须用加密狗再进入软件。



软件控制



 软件基本设置及介绍

1.摇头灯文件夹根目录下默认有“驱动”文件夹和“DMX0000.exe”文件

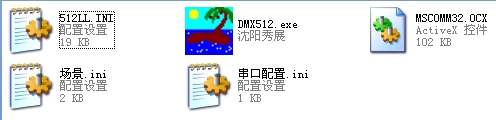

点开“驱动”有如下5个文件;



2.打开“串口设置”,根据电脑连接DMX512控制器的端口号,修改“端口=”;



3.打开“DMX512.exe(若提示错误不能打开,是上一步端口号设置错误或该端口被其他程序占用)。

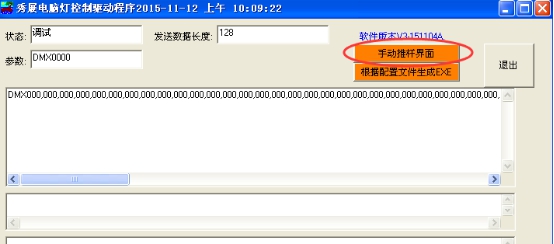

确认左面状态为调试,点手动拉杆界面按钮,进入拉杆界面。

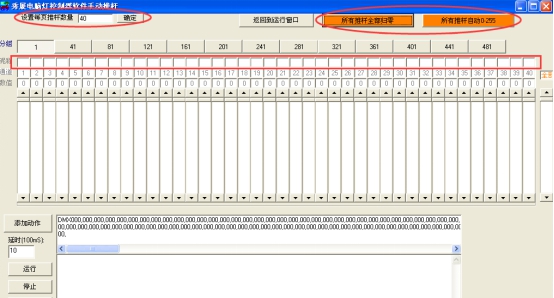

秀展电脑等控制软件手动拉杆界面按钮的功能说明

按钮

功能

设置每页推杆数量

调节界面显示通道数量

所有推杆全部归零

归零

所有推杆自动0~255

总体查看是否有摇头灯不受控



 通道昵称及摇头灯控制设置



左键点击昵称的空白位置,可以看到三种不同类型的摇头灯控制,从上到下就是每个通道代表的意思。

例如图中LED摇头灯其控制如下表:

通道

功能

1

X

2

x轴微调

3

Y

4

Y轴微调

5

XY速度

6

频闪

7

8

绿

9

10

LED组合

11

LED速度

12

自动



注意:摇头灯本身的地址码就是摇头灯的第一通道,如地址码是002的摇头灯,那么第二通道代表的意思就是X轴。



生成场景的操作流程



1界面功能介绍:

拉动条形纽,改变每个通道的数值,从而改变摇头灯位置颜色运动方向等等;





2场景设置:

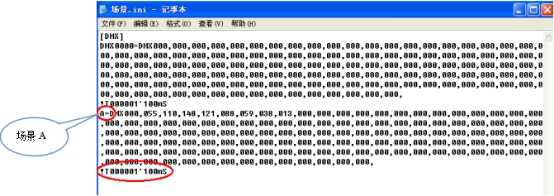

复制“通道数值”(左键双击复制,保证全部数值被复制),返回驱动文件夹,粘贴于“场景.ini”文件内

并补全“!T000001'100mS”,“=”前可以给场景命名(例如图中命名为A),保存并关闭“场景.ini”

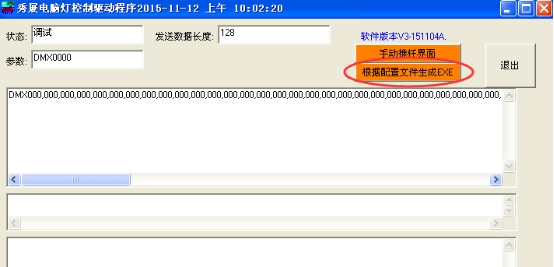

3点击DMX512.exe”内的“根据配置文件生成EXE”;





4返回根目录可看到新生成的场景文件;点击A.exe,即可看到你设置的场景。







5生成所有所需场景后打开“串口设置”,手动修改“调试”为“运行”,这样后运行该软件将隐藏主

界面(关闭时需在任务管理器进程内关闭DMX512)。





6根据电脑端主控软件时序调用不同的场景EXE文件可以实现对摇头灯的各种效果的控制。

注意:

a.若未生成场景文件,则需检查“场景.ini”内数字码格式(对照默认的DMX0000格式)是否正确,是

否保存,然后关闭重开DMX512.exe”(或者点开“DMX0000.exe”)重复生成场景的过程;

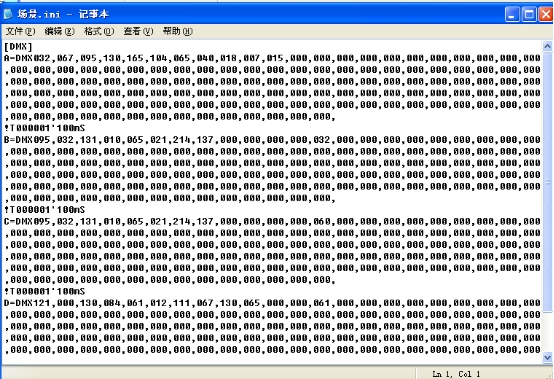

b.“场景.ini”内的已生成好exe的场景数字码不能删除,保留并依次向下一组组排列。

c.如果打不开DMX512.exe”,请检查串口配置中状态,调试状态下才可以打开设置。

7同样步骤可以设置场景B,C,D等等,这样即可实现多种场景的摇头灯控制。
